01 / Landschaft & Umwelt

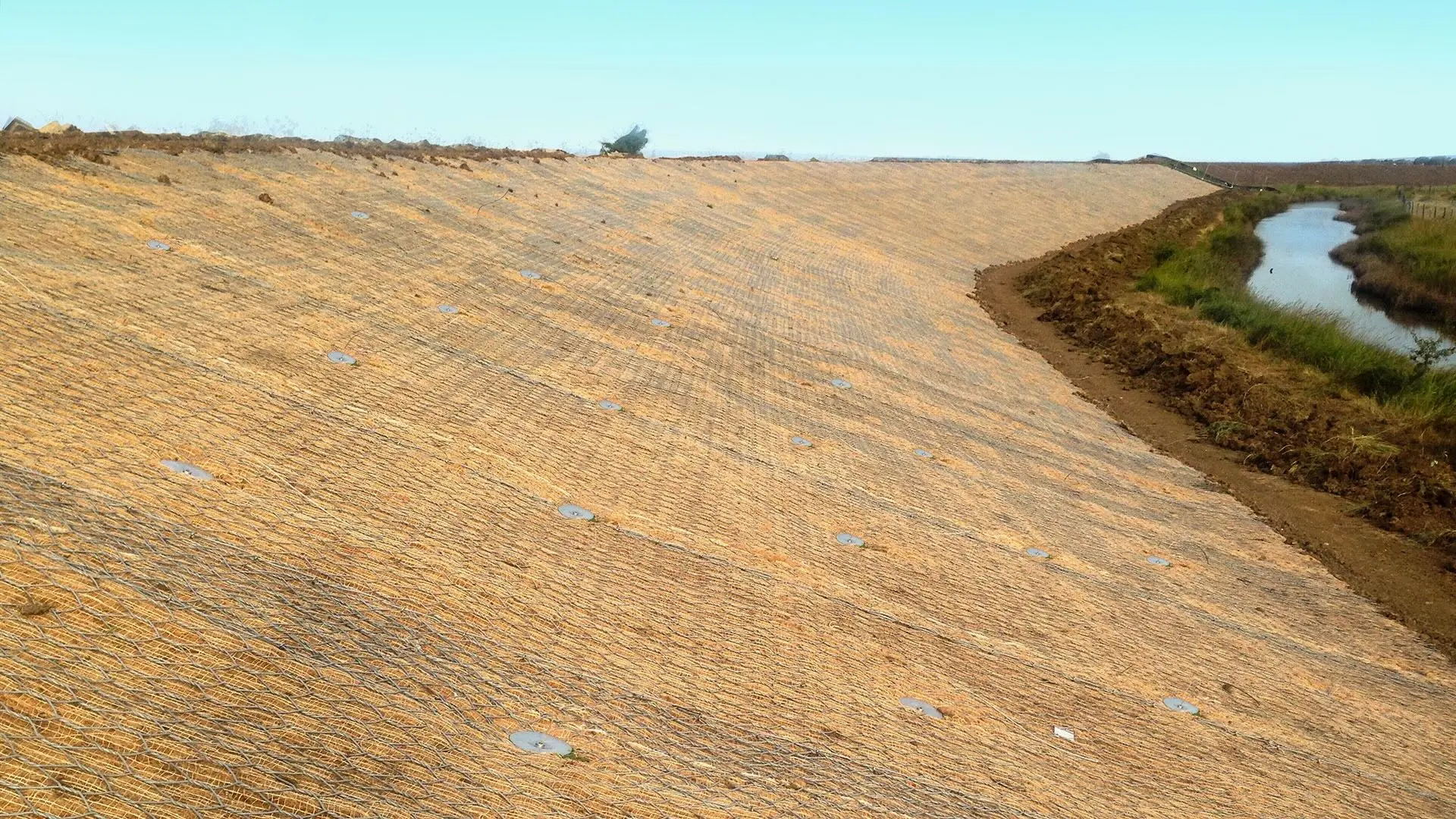

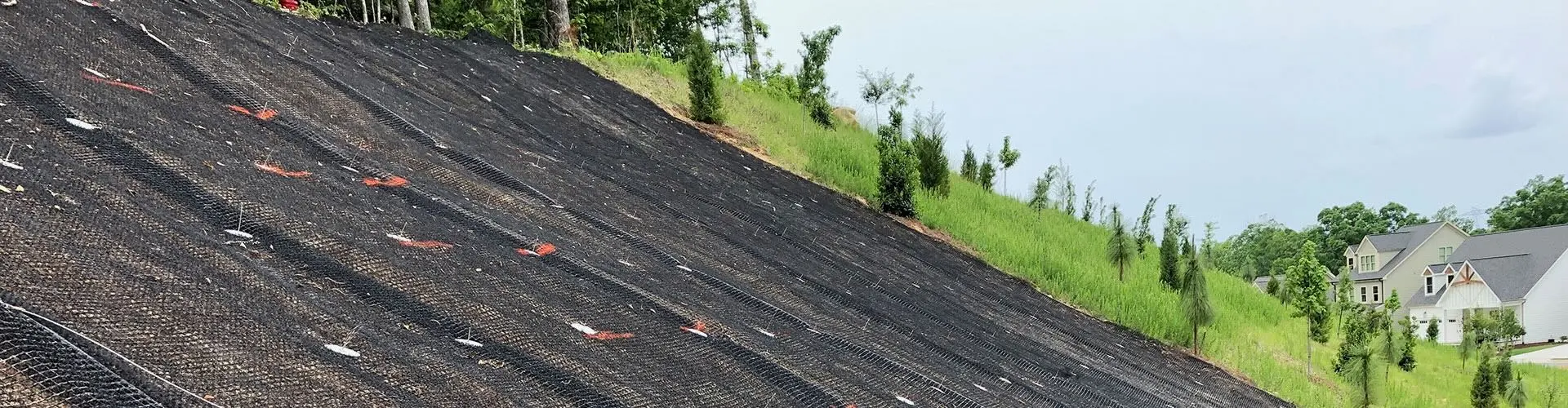

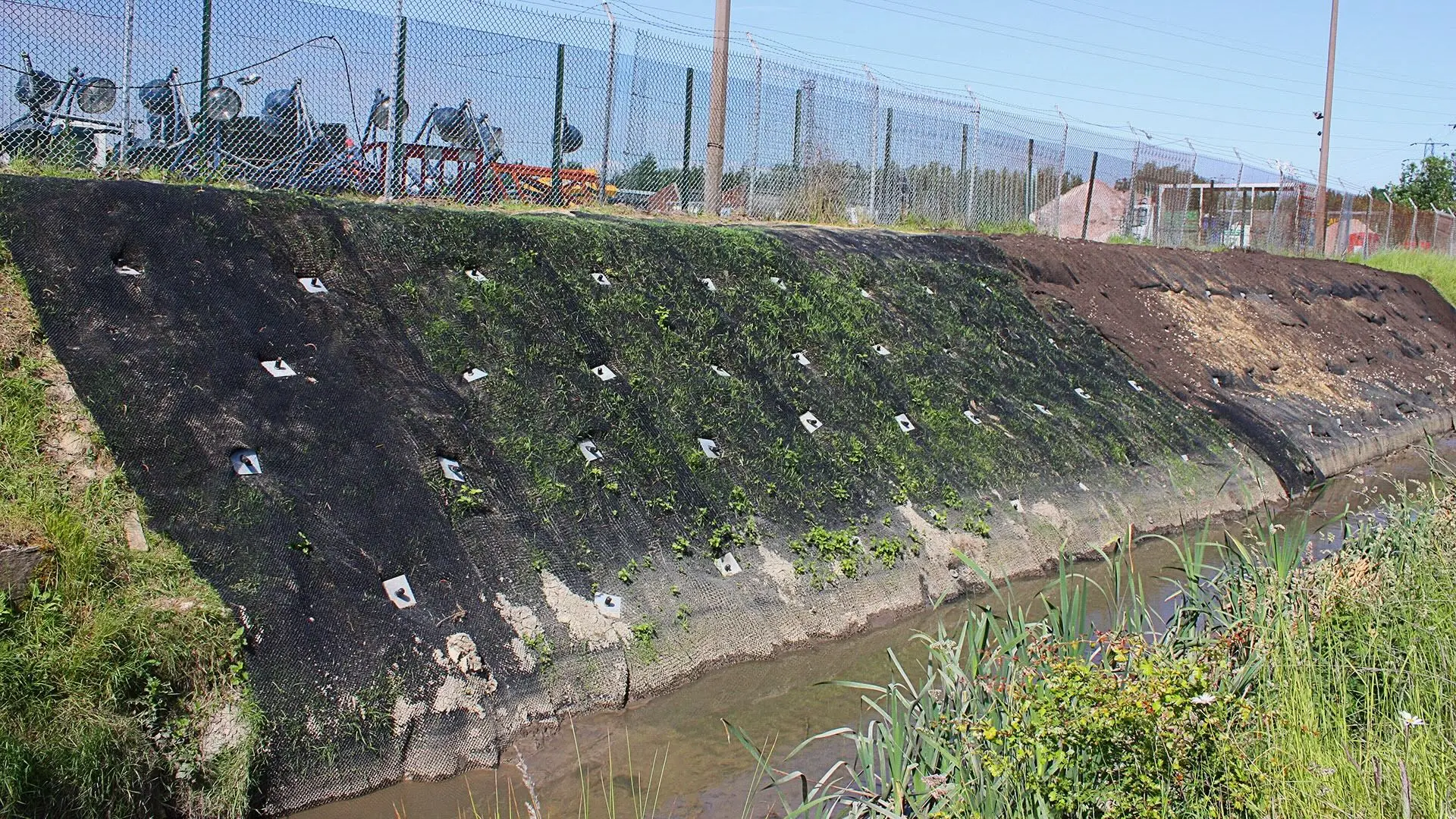

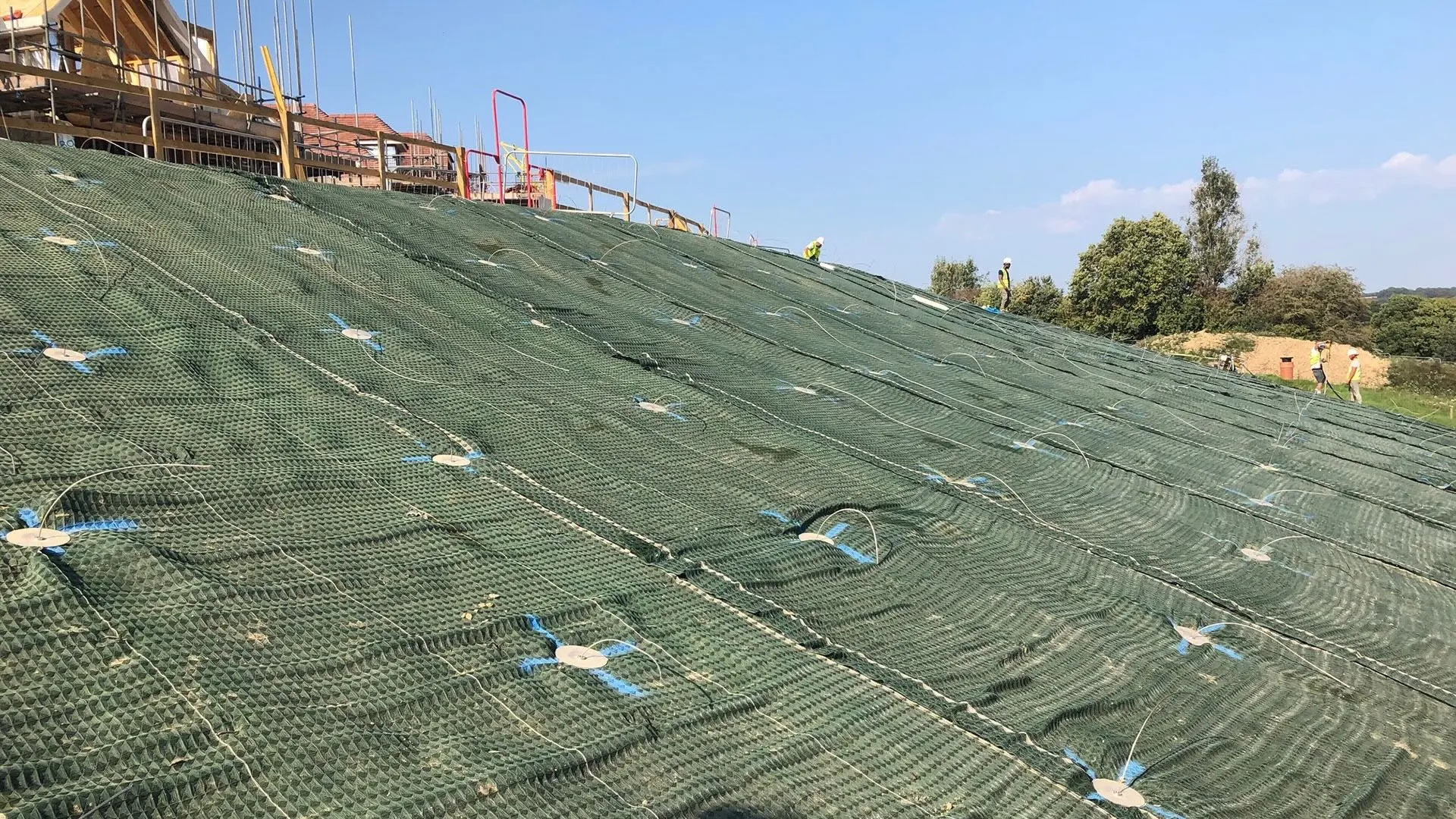

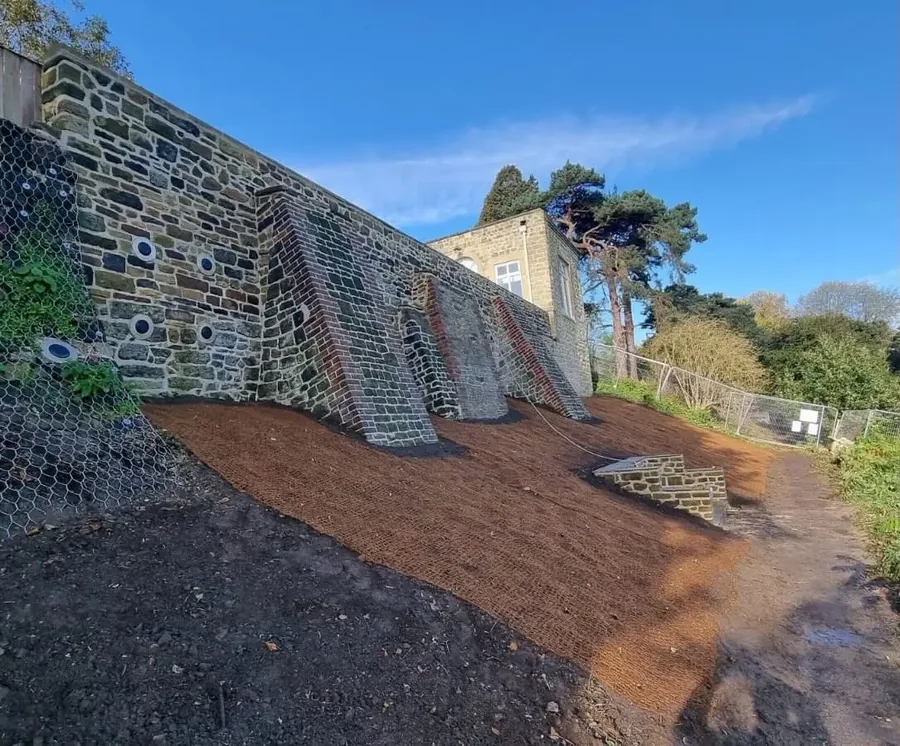

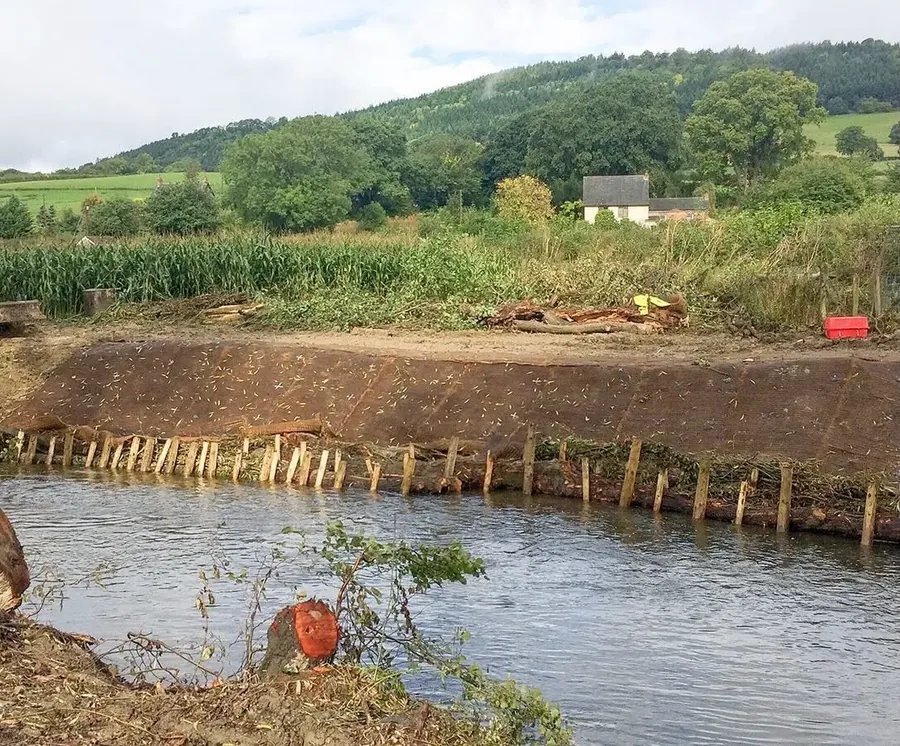

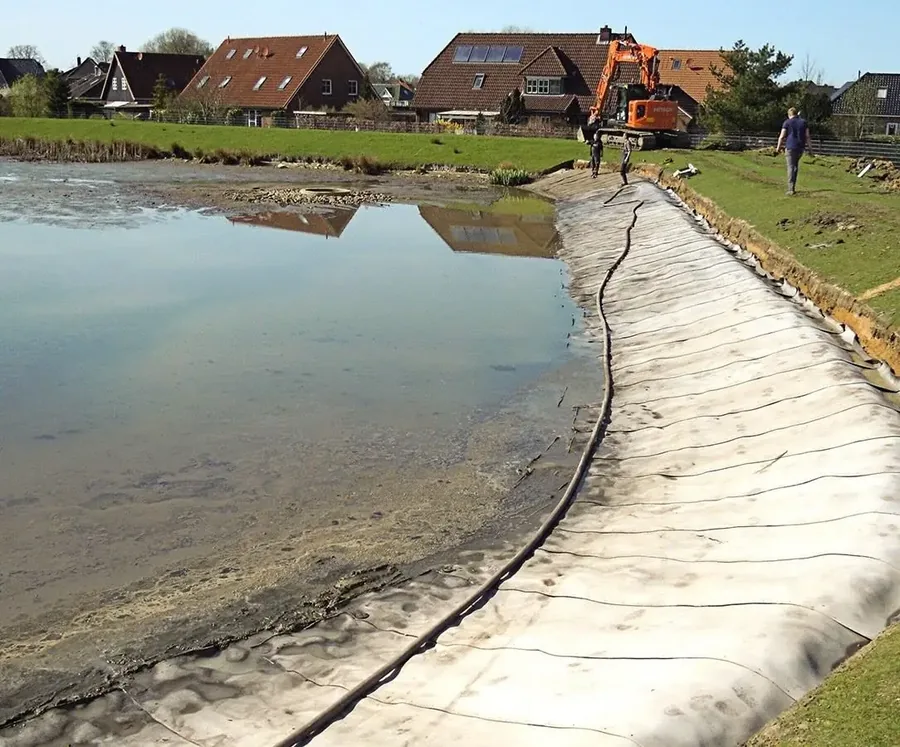

Erosionsschutz & Böschungen
Verankerung von Schutzmatten und Geotextilien an gefährdeten Flächen.
Projekt anfragenHersteller: Platipus Anchors · PDEA® Erdankersysteme
Halt geben.
Boden schonen.
Mechanische Verankerung für Bau, Infrastruktur und Landschaft. Schnell installiert, prüfbar und unmittelbar belastbar – passend zum Projekt ausgelegt.
PDEA®Verankerung ohne Beton
und Aushärtezeit
und Aushärtezeit
ATBM GmbH · Ihr Ansprechpartner in ÖsterreichScrollen, um mehr zu erfahren
01Trockenes System
Einbau ohne Beton oder Mörtel.
02Direkt belastbar
Weiterarbeit ohne Aushärtezeit.
03Haltekraft prüfbar
Zugversuche schaffen eine klare Planungsbasis.
04Projektbezogen
Auswahl nach Boden, Last und Nutzung.
PLATIPUSEARTH ANCHORING SYSTEMS
Hersteller & Ansprechpartner
Die Systeme kommen von Platipus Anchors.
Platipus entwickelt und produziert die PDEA®-Erdankersysteme sowie Lösungen wie ARGS® und Plati-Mat®. ATBM GmbH ist Ihr Ansprechpartner in Österreich für Information, technische Abstimmung und Projektanfragen.
Zur Herstellerwebsite von PlatipusDas System
Eine technische Basis.
Mehrere Lösungen.
Platipus Systeme werden auf die Bedingungen vor Ort abgestimmt. Wählen Sie einen Bereich und sehen Sie, wo die jeweilige Lösung eingesetzt wird.
PDEA® · Percussion Driven Earth Anchors
Mechanisch verankert. Sofort einsatzbereit.
Der Anker wird vom Boden aus eingebracht und durch Zug am Spannglied verriegelt. Die Haltekraft kann vor Ort geprüft werden.
Projekt besprechenAnwendungsbereiche
Wo Erdanker
den Unterschied machen.
Von temporären Konstruktionen bis zu dauerhaften Sicherungen: Entscheidend sind Traglast, Boden und gewünschte Nutzungsdauer.
02 / Energie & Anlagen
Photovoltaik
Projektbezogene Verankerung für bodenmontierte Anlagen.
Projekt anfragen03 / Bau & Infrastruktur

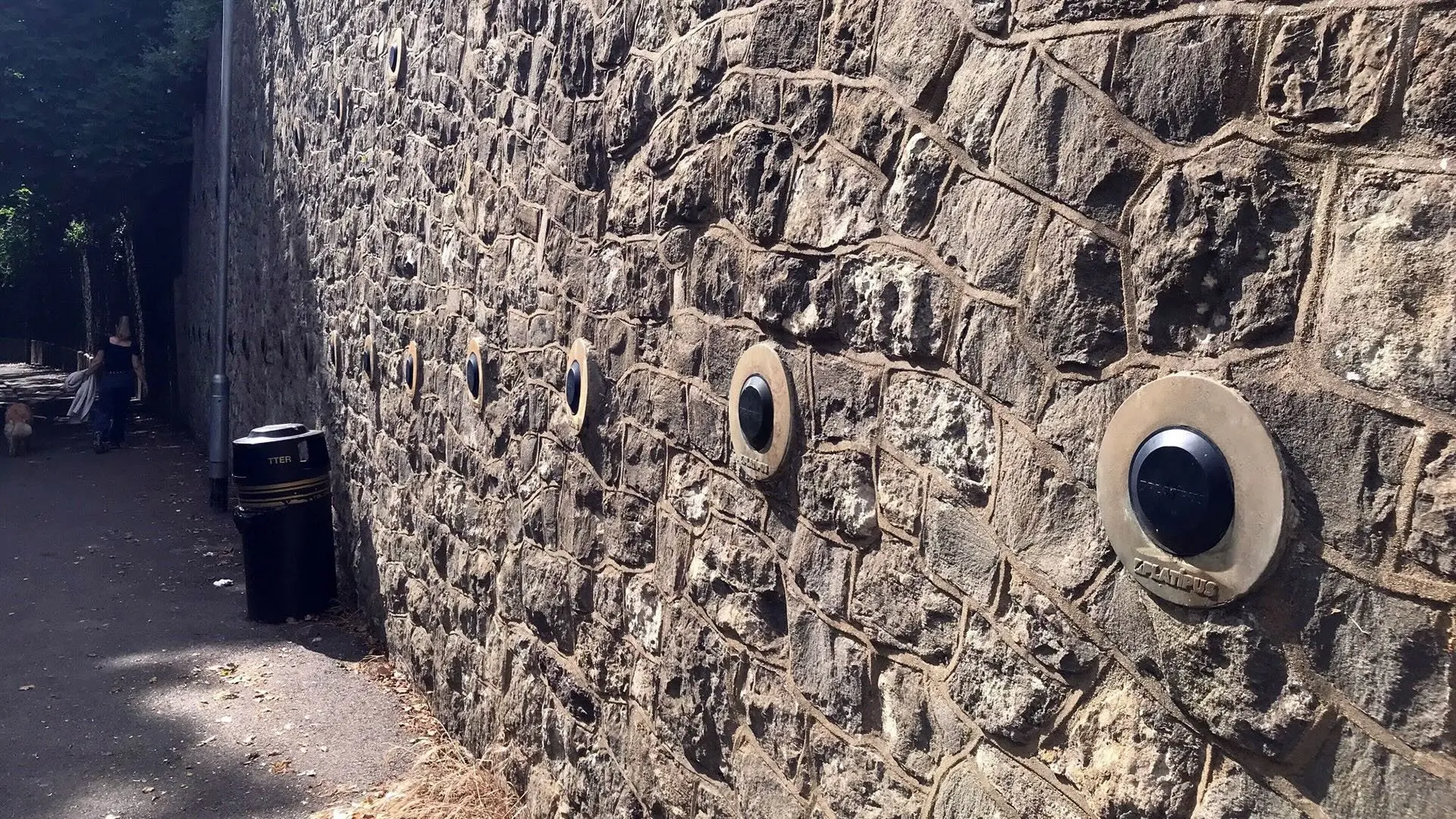

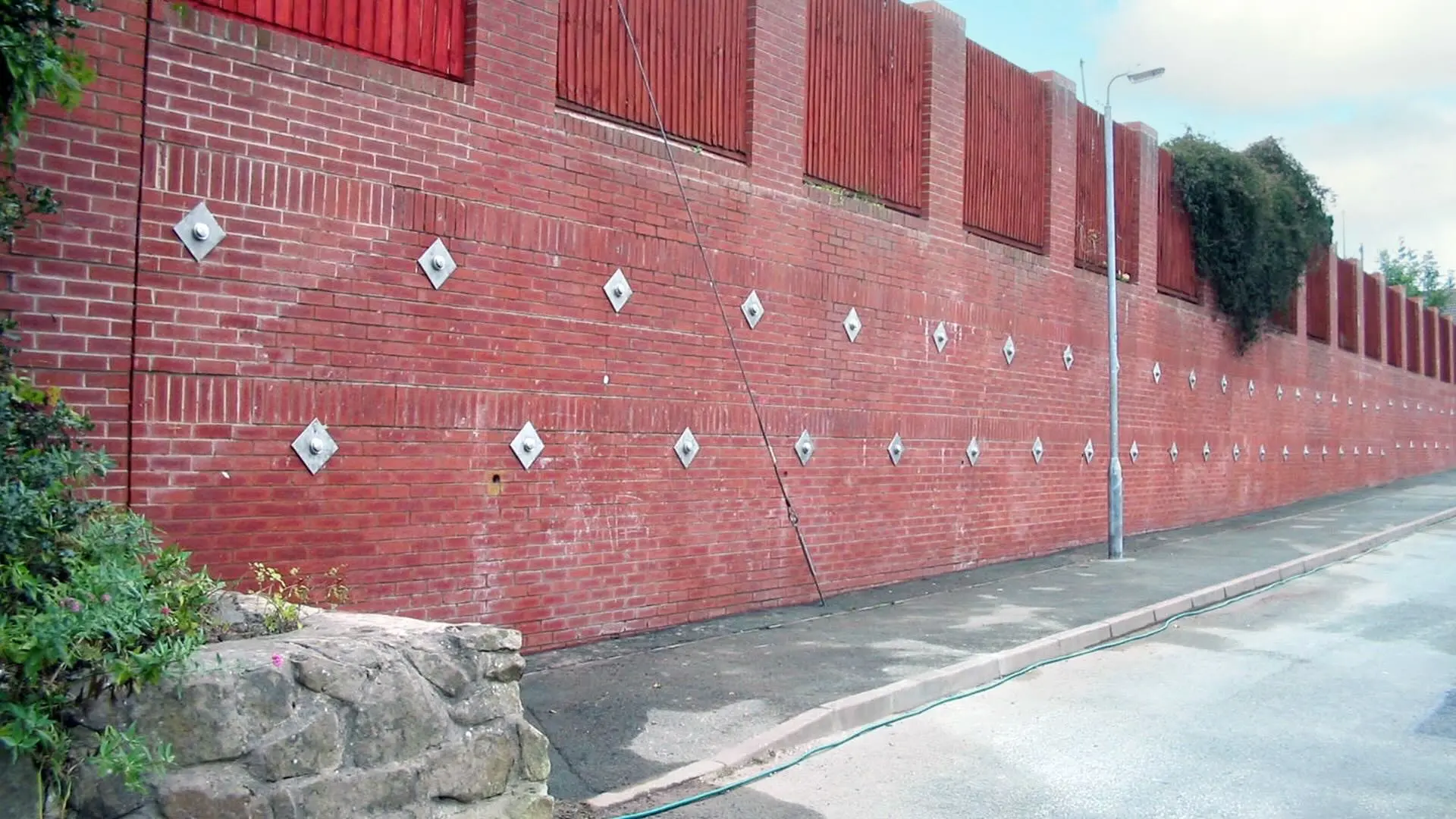

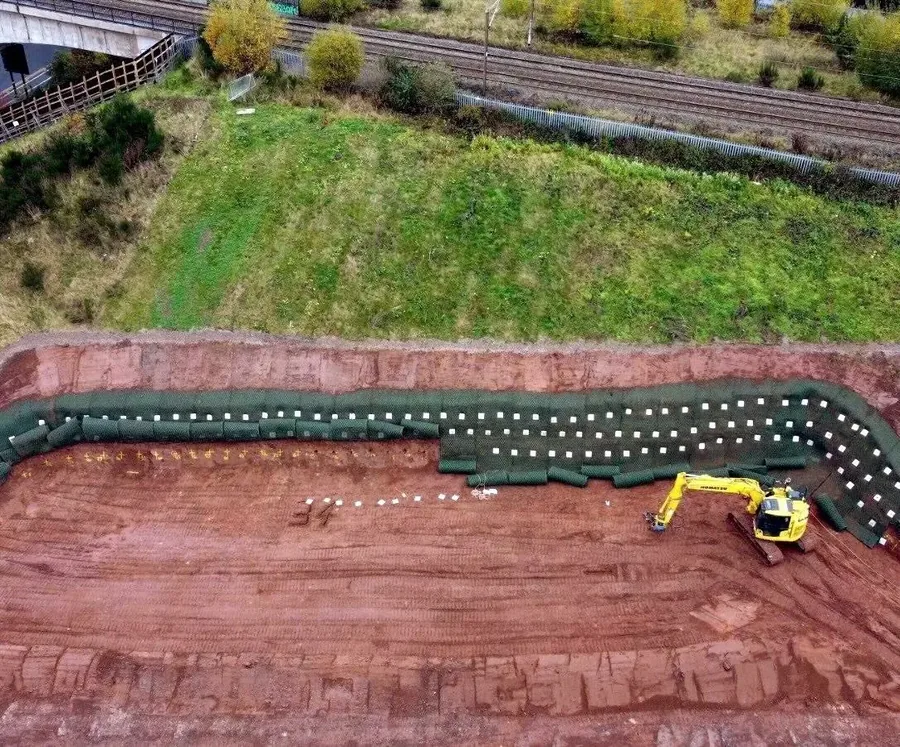

Stütz- & Bauwerke

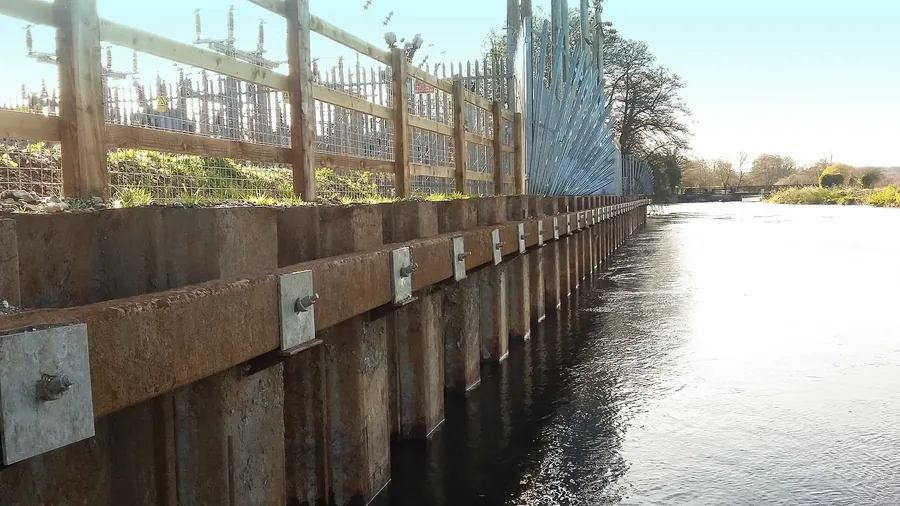

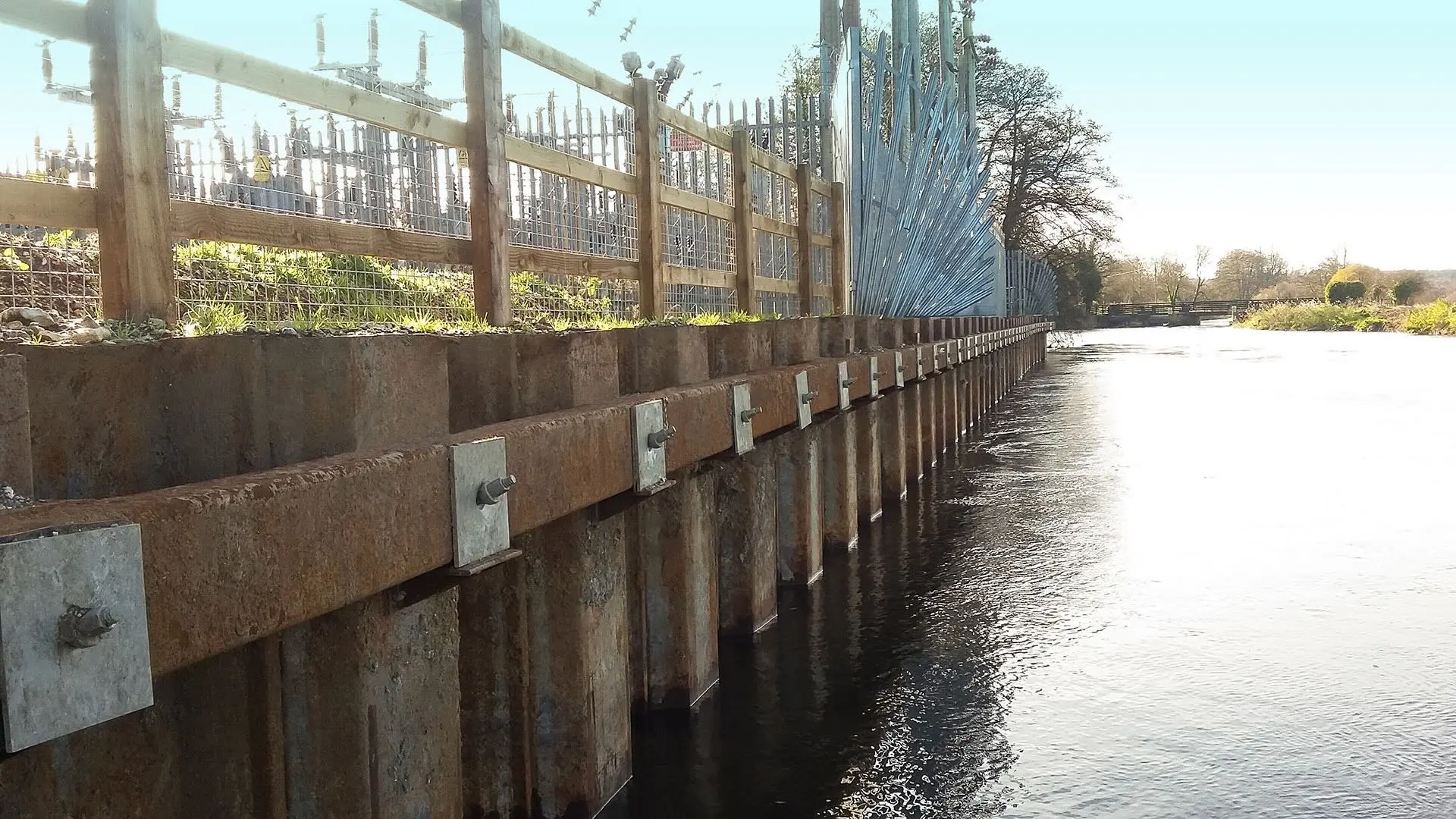

Zugverankerung für Stützkonstruktionen, Spundwände und Baugruben.
Projekt anfragen04 / Landschaft & Umwelt

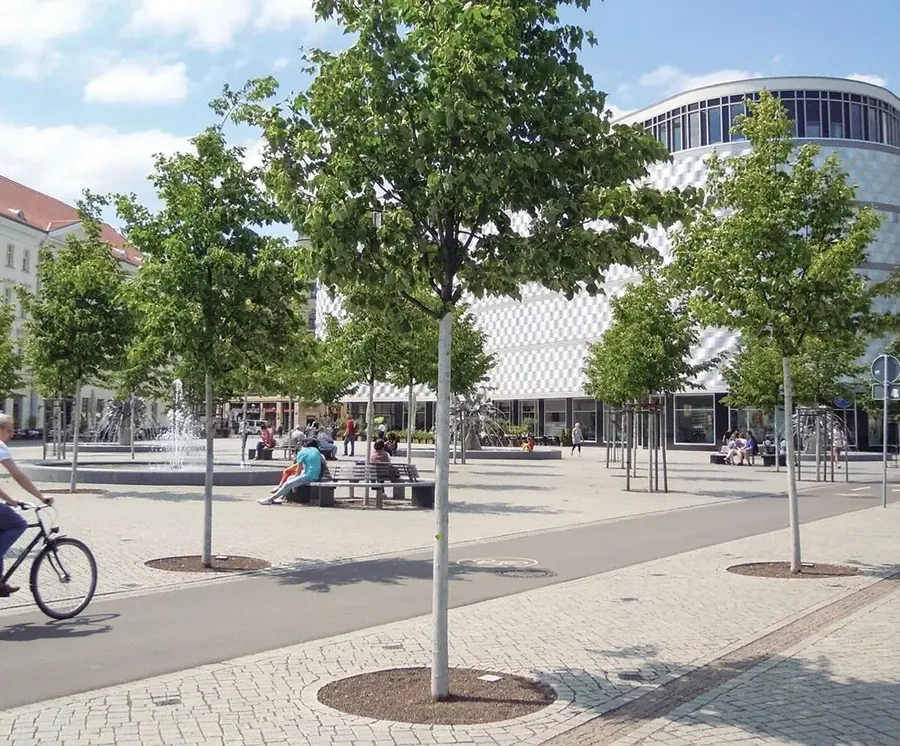

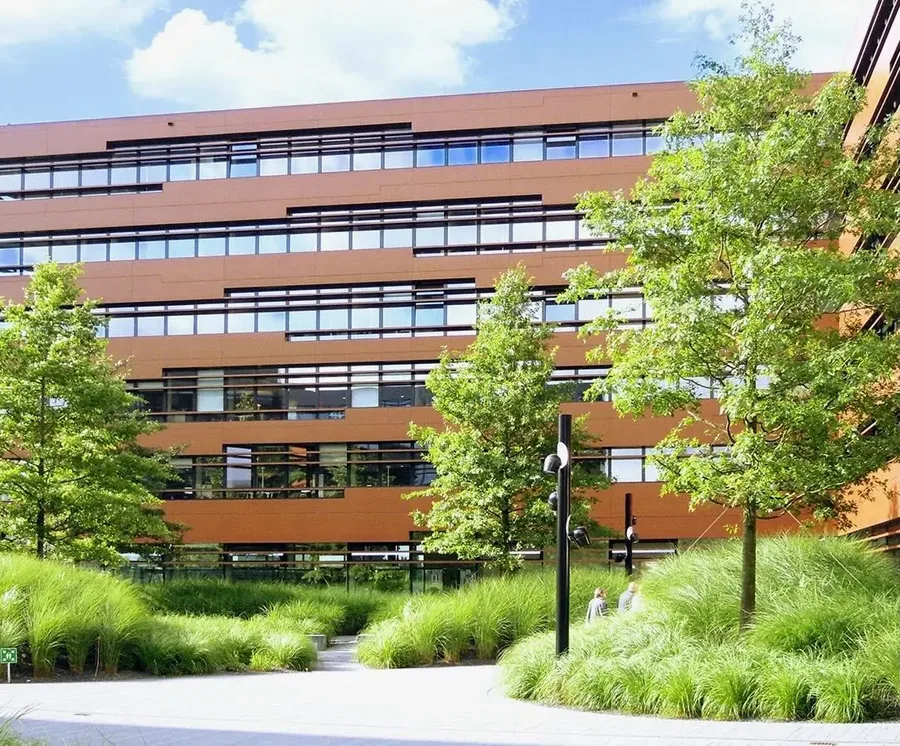

Baumverankerung
Unterirdische Sicherung für unterschiedliche Baumgrößen und Pflanzsituationen.
Projekt anfragenInstallation
Ein klarer Ablauf.
Messbare Haltekraft.
Der konkrete Einbau hängt von System und Boden ab. Diese vier Schritte zeigen das Prinzip eines PDEA®-Erdankers.
Platipus-Installationsvideo ansehen01
Einbringen
Der Anker wird mit passendem Werkzeug in den gewachsenen Boden getrieben.
02
Werkzeug entfernen
Die Rammstange wird nach Erreichen der Einbindetiefe herausgezogen.
03
Verriegeln
Zug am Spannglied kippt den Anker in seine tragende Position.
04
Prüfen
Bei Bedarf werden Haltekräfte durch Zugversuche vor Ort dokumentiert.
Installationsguide · von PlatipusPDEA®-Erdanker
im EinbauBeim Laden wird eine Verbindung zu YouTube hergestellt.
im EinbauBeim Laden wird eine Verbindung zu YouTube hergestellt.
01 / Installation
S8 PDEA® · maschineller Einbau
Hersteller-Video mit hydraulischem Einbaugerät und Spanntechnik. Das Video zeigt einen konkreten Einbauablauf; die Ausführung richtet sich immer nach System, Boden und Projektplanung.
Video direkt bei YouTube öffnen ↗Fachwissen & Orientierung
Gute Planung beginnt
mit den richtigen Fragen.
Was kann ein Erdanker leisten? Welche Informationen braucht die Auslegung? Hier finden Bauherren, Planer und Ausführende eine technische erste Orientierung.
01 · Systemtechnik
PDEA®, ARGS® und Baumverankerung
Funktionsweise, Komponenten, Verriegelung und Prüfschritte.
Systeme verstehen ↗02 · EinsatzfelderVon Böschung bis PV
Typische Aufgaben, Randbedingungen und Projektfragen.
Anwendungen vergleichen ↗03 · PlanungBoden, Last, Nachweis
Welche Standortdaten vor einer technischen Empfehlung wichtig sind.
Planungswissen lesen ↗04 · PraxisInternationale Platipus-Projekte
Ausgewählte Beispiele mit den jeweiligen Projektbedingungen.
Fallbeispiele ansehen ↗Häufige Fragen
Erdanker kurz erklärt.
Wie funktioniert ein PDEA®-Erdanker?
Der Anker wird mit einer Rammstange in den Boden eingebracht. Nach dem Entfernen der Stange kippt Zug am Spannglied den Ankerkörper in seine tragende Lage. Die Verankerung wird anschließend je nach System und Projekt belastet und gegebenenfalls vor Ort geprüft.
Wie viel Last hält ein Erdanker?
Es gibt keinen universellen Haltewert. Er hängt unter anderem von Bodenart und -zustand, Einbindetiefe, Ankersystem, Einbauqualität und Lastfall ab. Für eine belastbare Aussage braucht es eine projektspezifische Auslegung und – wo vorgesehen – Standortversuche bzw. dokumentierte Prüfungen.
Kann ein Erdanker Beton immer ersetzen?
Nein. Erdanker sind eine mögliche Gründungs- oder Sicherungslösung, wenn Boden, Zugkräfte, Geometrie, Korrosionsschutz, Nachweisführung und Genehmigungen dazu passen. Für Drucklasten, ungünstige Böden oder besondere Randbedingungen kann eine andere Gründung geeigneter sein.
Welche Angaben helfen bei einer ersten Projektprüfung?
Standort und Zugang, Zweck der Verankerung, Bodenaufschlüsse oder geotechnische Angaben, erwartete Zug- und Querlasten, gewünschte Nutzungsdauer, Konstruktion/Anschlussdetails sowie Fotos oder Pläne.
ATBM Beratung
Ihr Projekt beginnt
mit einem Gespräch.
Erzählen Sie uns, was verankert werden soll. Angaben zu Boden, Konstruktion, Lasten und Nutzungsdauer helfen bei einer ersten Einschätzung.
